Kim loại canxi có độ tinh khiết cao

Mua giảm giá Mẫu miễn phí kim loại canxi có độ tinh khiết cao sản xuất tại Trung Quốc. Harvest Enterprise là nhà sản xuất và cung cấp kim loại canxi có độ tinh khiết cao tại Trung Quốc.

Phần thứ nhất: Cách làm

1. Nung đá hoa (CaCO3) thường gọi là đá trắng nung thành vôi sống (CaO);

2. Trộn nhanh vôi sống (CaO) với bột nhôm (AL) rồi dùng máy ép bi thành những viên tròn dẹt có chiều dài khoảng 4 cm;

3. Đặt quả bóng phẳng vào bể khử có nhiệt độ cao 1200 độ, sau đó hút chân không khỏi bể khử;

4. Bột nhôm và vôi sống trải qua phản ứng chuyển vị trong điều kiện chân không và nhiệt độ cao để tạo ra hơi nước alumin và canxi kim loại;

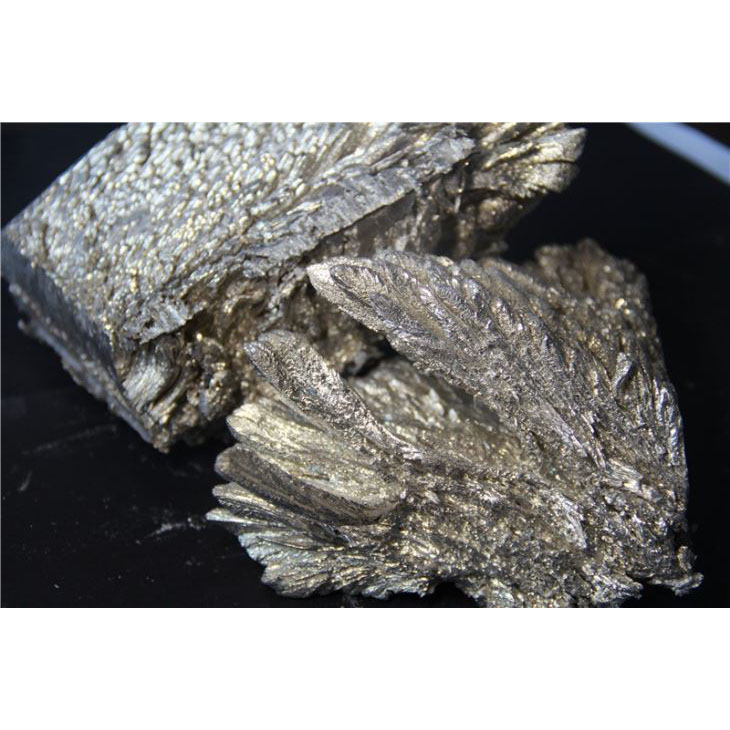

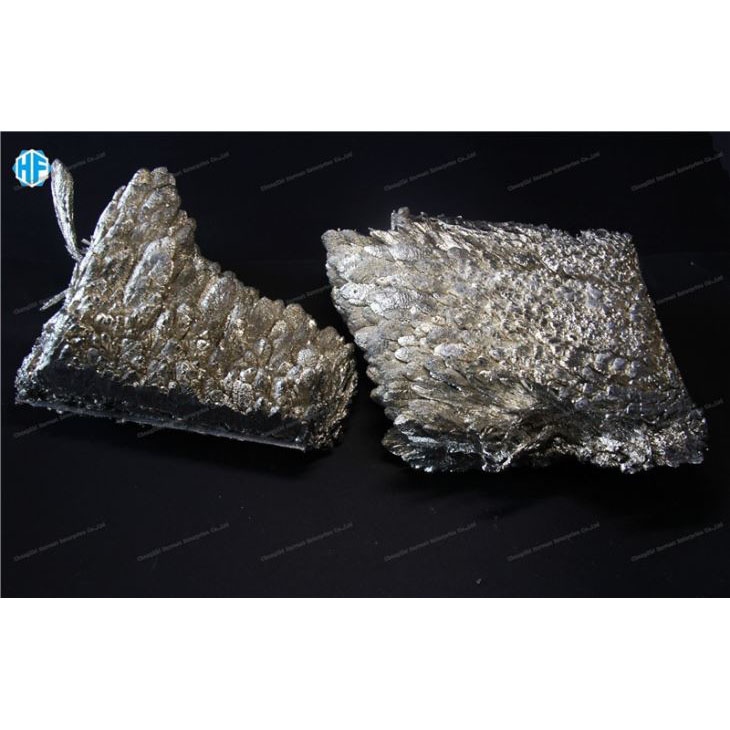

5. Hơi canxi kim loại ngưng tụ trong phần làm mát bằng nước của bể khử để tạo thành các tinh thể canxi kim loại;

6. Sau khi làm nguội, các tinh thể canxi kim loại có thể được xử lý thành các sản phẩm canxi kim loại có thông số kỹ thuật cần thiết, chẳng hạn như các hạt canxi kim loại và bột canxi kim loại.

Phần thứ hai: Làm thế nào để có được

Nói chung, có ba phương pháp để có được Kim loại canxi có độ tinh khiết cao. Phương pháp khử, phương pháp điện phân và tinh chế canxi

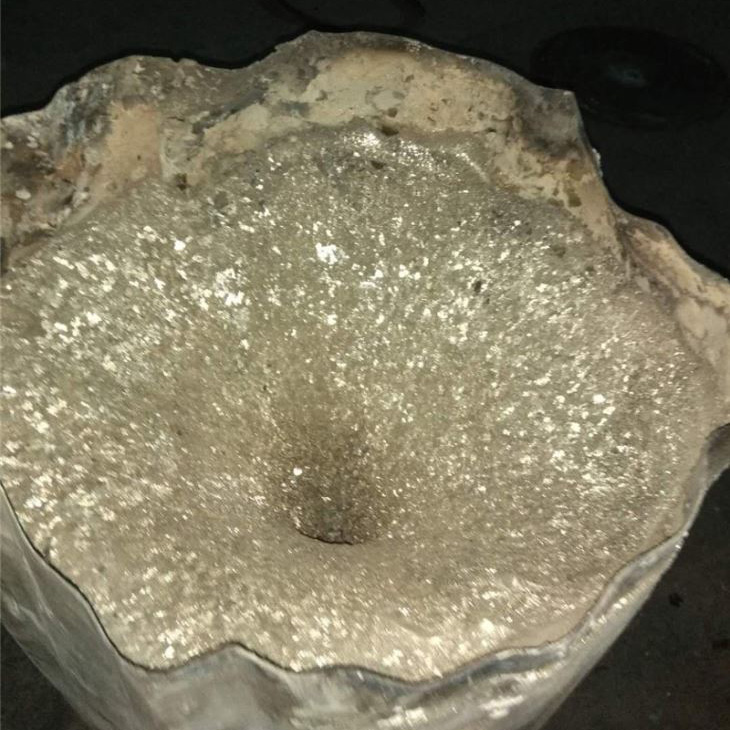

1. Phương pháp khử là phương pháp chính để sản xuất canxi kim loại. Thông thường, đá vôi được sử dụng làm nguyên liệu thô, nung thành canxi oxit và bột nhôm được sử dụng làm chất khử. Canxi oxit nghiền và bột nhôm (chất khử) được trộn đều theo một tỷ lệ nhất định, ép thành khối và phản ứng trong chân không 0,01 và nhiệt độ 1050-1200 ° để tạo ra hơi canxi và canxi aluminat (alumin), The hơi canxi giảm kết tinh ở 750-400 ° C. Canxi kết tinh được nấu chảy dưới sự bảo vệ của argon để thu được một thỏi canxi dày đặc. Tỷ lệ thu hồi canxi được sản xuất bằng phương pháp khử nói chung là khoảng 60%.

2. Phương pháp điện phân canxi trước đây là phương pháp tiếp xúc. Trong phương pháp này, tiêu thụ nguyên liệu lớn, độ hòa tan của canxi kim loại trong chất điện phân cao, hiệu suất hiện tại thấp và chất lượng sản phẩm kém (khoảng 1% clo), v.v. Để cải thiện những nhược điểm này, sau đây phương pháp tiếp xúc được cải tiến thành phương pháp điện phân catốt lỏng.

3. Tinh chế canxi: Có thể thu được canxi có độ tinh khiết cao sau khi canxi công nghiệp được xử lý thêm bằng cách chưng cất chân không cao. Nói chung, nhiệt độ chưng cất được kiểm soát ở 780-820 ° C và độ chân không là 1 × 10-4. Phương pháp chưng cất ít hiệu quả hơn trong việc tinh chế clorua trong canxi. Các hợp chất nitơ có thể được thêm vào dưới nhiệt độ chưng cất để tạo thành muối kép. Bằng cách thêm nitrua và tinh chế bằng chưng cất chân không, tổng các nguyên tố tạp chất clo, mangan, đồng, sắt, silic, nhôm, niken, v.v. trong canxi có thể giảm xuống 1000-100ppm, nghĩa là độ tinh khiết cao 99,9% -99,99%. kim loại canxi.

Phần thứ ba: Dữ liệu chính

Loại Hai: Ca Min99,5%

Loại Ba: Ca Min 99,85%

Loại Bốn: Ca Min 99,95%

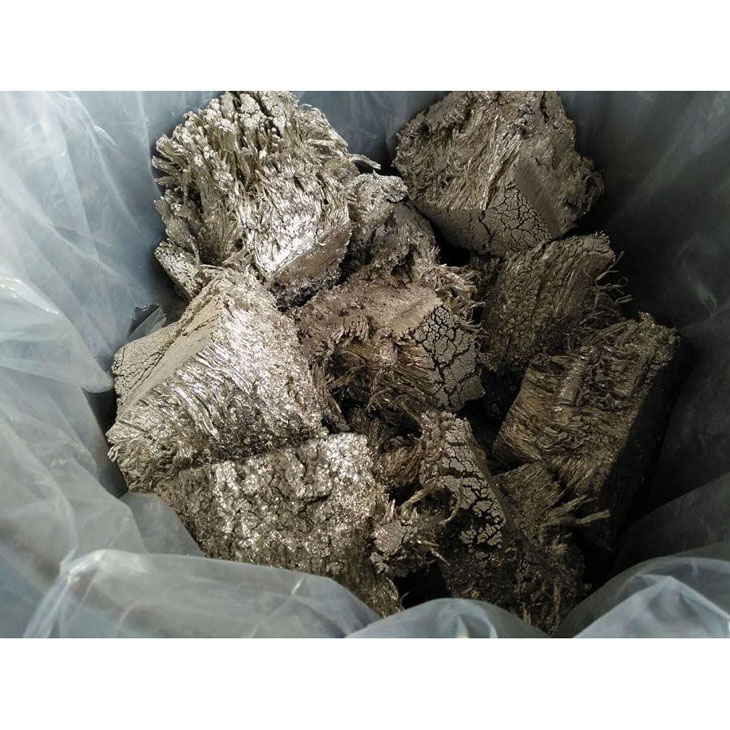

Phần thứ tư: Biểu mẫu

Tiện: 80kg/ Phuy mới,6.4MT/80drums/20âFCL; 12.8 tấn/160 phuy/40âFCL

Cục: 125kg/Dys mới;10MT//80drums/20âFCL; 20 tấn/160 phuy/40âFCL

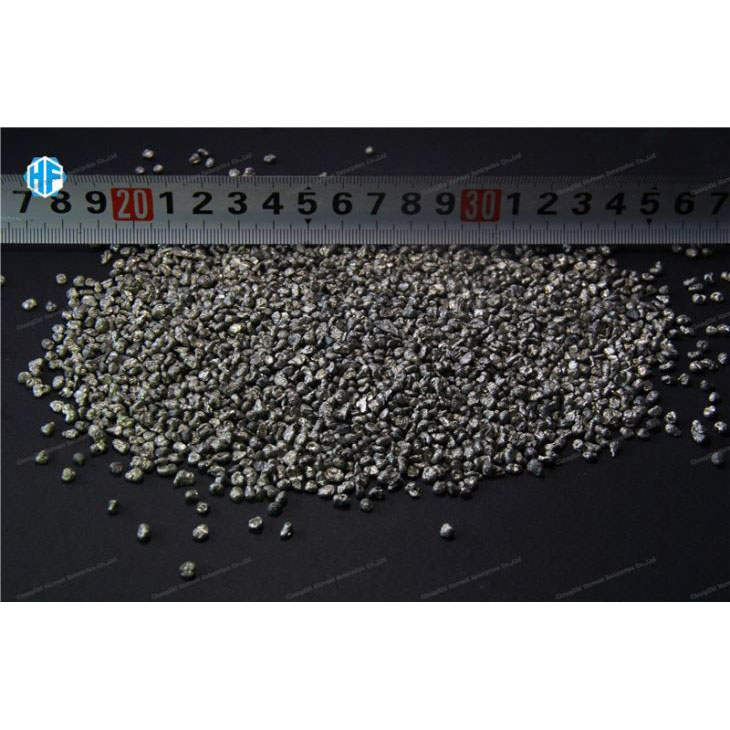

Dạng hạt: 175kg/Dys mới;14MT//80drums/20âFCL; 28 tấn/160 phuy/40âFCL

(Chú ý: Bên trong trống có hai lớp màng nhựa. Tất cả trống đều vượt qua bài kiểm tra của Liên hợp quốc, có chứa Argon)
